Acoplamento da corrente KC & GL Roller

QY919

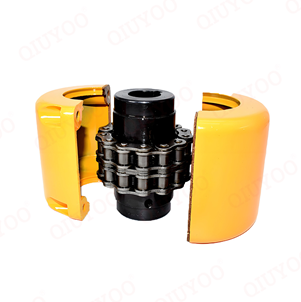

O acoplamento da cadeia é composto uma corrente de rolo duplex e duas rodas dentadas. A função da conexão e do conjunto de dados é feita pela articulação da cadeia. Tem as características da simplicidade, alta eficiência, fácil e fácil e com aparência de alumínio também possui cobertura de alumínio.

Quantidade:

send contact

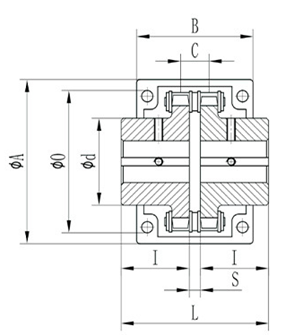

Tipo	Eixo (mm)		Dimensão (mm)								Máx Angular (Grau)	Parafuso	Torque	Revolução	Momento de inércia	Peso
Tipo	Min	Máx	UM	L	EU	S	d	O	B	C	Máx Angular (Grau)	Parafuso	Nm	(RPM)	(KG.CM²)	kg
KC-3012	12	16	69	64.8	29.8	5.2	25	45	63	10.2	1 °	M6	190	5000	3.7	0,4
KC-4012	12	22	77	79.4	36	7.4	33	62	72	14.4		M6	249	4800	5.5	0,8
KC-4014	12	28	84	79.4	36	7.4	43	69	75	14.4		M6	329	4800	9.7	1.1
KC-4016	14	32	92	87.4	40	7.4	48	77	75	14.4		M6	419	4800	14.4	1.4
KC-5014	15	35	101	99.7	45	9.7	53	86	85	18.1		M8	620	3600	28	2.2
KC-5016	16	40	111	99.7	45	9.7	60	93	85	18.1		M8	791	3600	37	2.7
KC-5018	16	45	122	99.7	45	9.7	70	106	85	18.1		M8	979	3000	56.3	3.8
KC-6018	20	56	142	123.5	56	11.5	85	127	105	22.8		M10	1810	2500	137.3	6.2
KC-6020	20	60	158	123.5	56	11.5	98	139	105	22.8		M10	2210	2500	210.2	7.8
KC-6022	20	71	168	123.5	56	11.5	110	151	117	22.8		M10	2610	2500	295	10.4
KC-8018	20	80	190	141.2	63	15.2	110	169	129	29.3		M12	3920	2000	520	12.7
KC-8020	20	90	210	145.2	65	15.2	121	185	137	29.3		M12	4800	2000	812.4	16
KC-8022	20	100	226	157.2	71	15.2	140	202	137	29.3		M12	5640	1800	1110	20.2
KC-10020	25	110	281	178.8	80	18.8	160	233	153	35.8		M12	8400	1800	2440	33
KC-12018	35	125	307	202.7	90	22.7	170	256	181	45.4		M12	12700	1500	3940	47
KC-12022	35	140	357	222.7	100	22.7	210	304	181	45.4		M12	18300	1250	7810	72
KC-16018	63	160	375	254.1	112	30.1	228	340	240	58.5		M16	26400	1100	14530	108
KC-16022	80	200	440	310.1	140	30.1	279	405	245	58.5		M16	38100	1000	32220	187
KC-20018	82	205	465	437.5	200	37.5	289	425	285	71.6		M20	54100	800	50980	286
KC-20022	100	255	545	477.5	220	37.5	263	506	300	71.6		M20	77800	600	111100	440
KC-24022	120	310	650	650	302.5	45	448	607	340	87.8		M20	137000	600	310000	869
KC-24026	150	360	745	700	327.5	45	526	704	350	87.8		M20	186000	500	598500	1260

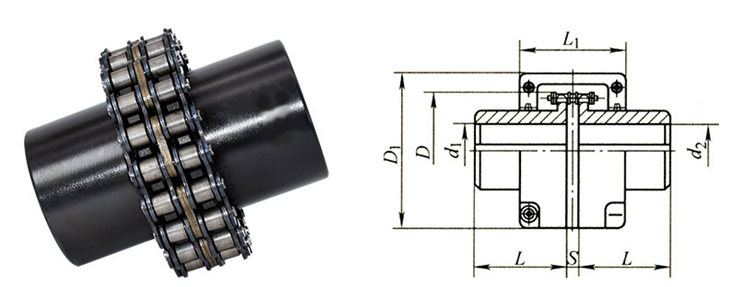

Tipo	Torque	RPM de velocidade de rotação limitada		Haste mm	Comprimento do orifício do eixo		Corrente tamanho	Tom	Dentes	D	S	D1 Máx	L1 Máx	Weght	Girar inércia
Tipo	N · m	Sem moradia	Com moradia	D1, D2	Y	J1	Corrente tamanho	P	Z	mm				Kg	/kg · m2
GL1	40	1400	4500	16-20	42-52	38	0,6b	9.525	14	51.06	4.9	70	70	0,4	0,0001
GL2	63	1250	4500	19-24	42-52	38	0,6b	9.525	16	57.08	4.9	75	75	0,7	0,0002
GL3	100	1000	4000	20-25	52-62	38-44	0,8b	12.7	14	68,88	6.7	85	80	1.1	0,00038
GL4	160	1000	4000	24-32	52-82	44-60	0,8b	12.7	16	76.91	6.7	95	88	1.8	0,00086
GL5	250	800	3150	28-40	62-112	60-84	10a	15.875	16	94.46	9.2	112	100	3.2	0,0025
Gl6	400	630	2500	32-50	82-112	60-84	10a	15.875	20	116.57	9.2	140	105	5	0,0058
GL7	630	630	2500	40-60	112-142	84-107	12a	19.05	18	127.78	10.9	150	122	7.4	0,012
Gl8	1000	500	2240	45-70	112-142	84-107	16a	25.4	16	154.33	14.3	180	135	11.1	0,025
GL9	1600	400	2000	50-80	112-172	84-132	16a	25.4	20	186.5	143	215	145	20	0,061
GL10	2500	315	1600	60-90	142-172	107-132	20a	31.75	18	213.02	17.8	245	165	26.1	0,079
GL11	4000	250	1500	75-100	142-212	107-167	24a	38.1	16	231.49	21.5	270	195	39.2	0,188
GL12	6300	250	1250	85-120	172-212	132-167	28a	44.45	16	270.08	24.9	310	205	59.4	0,38
GL13	10000	200	1120	100-140	212-252	167-202	32a	50.8	18	340.8	28.6	380	230	86.5	0,869
GL14	16000	200	1000	120-160	212-302	167-242	32a	50.8	22	405.22	28.6	450	250	150.8	2.06
GL15	25000	200	900	140-190	252-352	202-282	40A	63.5	20	466.25	35.6	510	285	234.4	4.37
