Category
Guia de rolos de agulha cruzada (série MV)
QY969
M/V Style, que possui gaiola de pinos de rolo, se encaixa na alta pré -carregamento. Comparado com outros semelhantes, a gaiola de pinos de rolo LB torna a pequena resistência, mas a alta rigidez.
Quantidade:

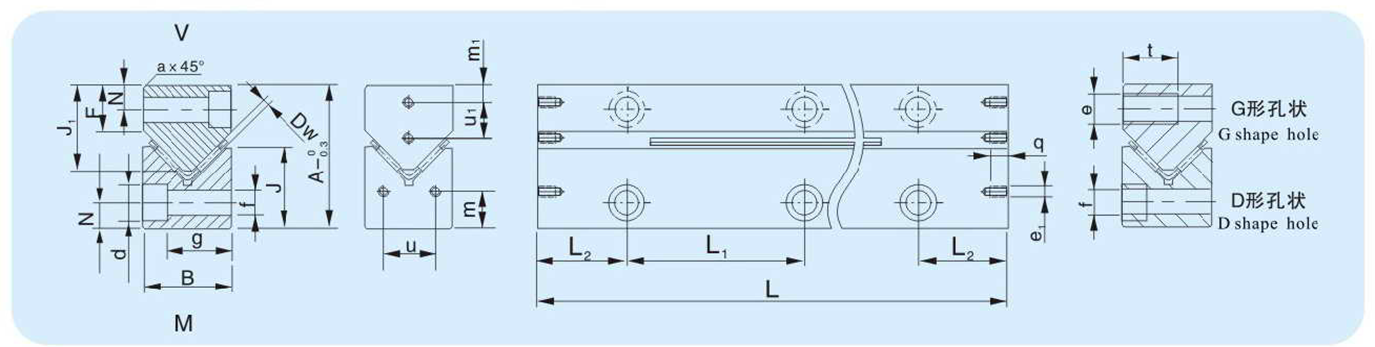

| V 型孔状 V orifício da forma | ||||||||||||||||||||||||||||||
| 型号 Modelo | 规格 Especificação | UM | B | Dw | F | J | J1 | L1 | L2 | N | um | d | e | e1 | f | g | m | m1 | q | t | u | u₁ | ||||||||
| M/v | 3015 | 30 | 15 | 2 | 10.5 | 15.5 | 17.4 | 1) 40 | 3) | 5.5 | 0,7 | 8.5 | M4 | M3 | 5.25 | 0,5 | 8 | 5.5 | 7 | 15 | 7 | 7 | ||||||||
| M/v | 4020 | 40 | 20 | 2 | 13.5 | 22.5 | 22 | 2) 80 | 4) | 7.5 | 1.3 | 1.5 | M6 | M5 | 7.5 | 3.2 | 10 | 5.5 | 8 | 20 | 11 | 0,5 | ||||||||
| M/v | 5025 | 50 | 25 | 2 | 17 | 28 | 28 | 2) 80 | 4) | 10 | 1.3 | 11.5 | M6 | M6 | 7.5 | 8.2 | 12 | 7 | 9 | 15 | 13 | 13 | ||||||||
| M/v | 6035 | 60 | 35 | 2.5 | 20 | 35 | 35.5 | 100 | 50 | 11 | 1.3 | 15 | M8 | M6 | 10 | 26 | 14 | 8 | 9 | 20 | 20 | 18 | ||||||||
| M/v | 7040 | 70 | 40 | 3 | 24 | 40 | 41.5 | 100 | 50 | 13 | 1.3 | 8.5 | M10 | M6 | 2.5 | 29 | 16 | 10 | 9 | 25 | 20 | 20 | ||||||||
| M/v | 8050 | 80 | 50 | 3.5 | 26 | 45 | 48 | 100 | 50 | 14 | 1.3 | 20 | M12 | M6 | 14 | 37 | 20 | 10 | 9 | 30 | 30 | 25 | ||||||||
1) refere -se ao comprimento 100: L1 = 35 (2x); | 2) refere -se ao comprimento 100: L1= 50 | 3) min.15 | 4) min.20 | |||||||||||||||||||||||||||
| 型号 Modelo | 规格 Especificação | 长度 l Comprimento l | Max l | |||||||||||||||||||||||||||
| M/v | 3015 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 1200 | |||||||||||||||||||||
| M/v | 4020 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 1500 | |||||||||||||||||||||
| M/v | 5025 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1500 | ||||||||||||||||||
| M/v | 6035 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1500 | |||||||||||||||||||
| M/v | 7040 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1500 | |||||||||||||||||||
| M/v | 8050 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1500 | ||||||||||||||||||||
Quanto a outras dimensões, entre em contato conosco. | ||||||||||||||||||||||||||||||
