RN Tipo de trava de precisão porca
QY935
O método de travamento da porca de travamento do tipo RN é bloqueado à força por dois pinos de cobre de bloqueio radial. Os pinos de travamento de bronze de fósforo, que são usinados junto com a rosca da porca, não se deformam e não danificam a rosca no eixo, mantendo a precisão original, mesmo após vários conjuntos e desmontagens. As porcas de travamento de precisão da série RN são amplamente utilizadas nos assentos de suporte para parafusos de bola.
Quantidade:

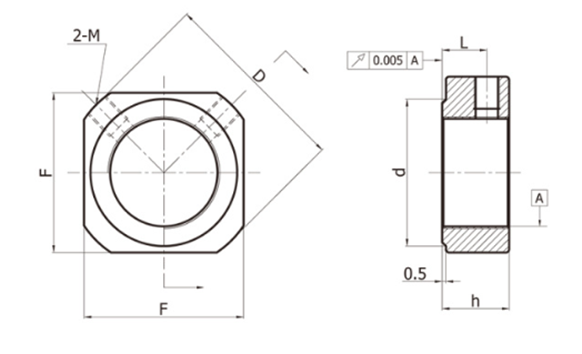

| Porca de trava | Dimensões (mm) | |||||
| D | h | F | d | L | M | |
| RN-M5 × 0,5 | 13 | 5 | 11 | 9 | 3 | M3 |
| RN-M6 × 0,75 | 14.5 | 5.5 | 12 | 10 | 3 | M3 |
| RN-M8 × 0,75 | 16 | 7 | 14 | 12 | 4 | M4 |
| RN-M8 × 1,0 | 16 | 7 | 14 | 12 | 4 | M4 |
| RN-M10 × 0,75 | 19 | 8 | 16 | 15 | 5 | M4 |
| RN-M10 × 1.0 | 20 | 8 | 17 | 15 | 5 | M4 |
| RN-M12 × 1,0 | 22 | 8 | 19 | 17 | 5 | M4 |
| RN-M15 × 1.0 | 25 | 8 | 22 | 20 | 5 | M4 |
| RN-M17 × 1,0 | 29 | 11 | 24 | 22 | 6 | M5 |
| RN-M20 × 1,0 | 35 | 13 | 30 | 28 | 7 | M5 |
| RN-M20 × 1,5 | 35 | 13 | 30 | 28 | 7 | M5 |
| RN-M25 × 1,5 | 42 | 15 | 35 | 33 | 10 | M5 |
| RN-M30 × 1,5 | 48 | 20 | 40 | 38 | 12 | M6 |
| RN-M35 × 1,5 | 60 | 21 | 50 | 48 | 13 | M8 |
| RN-M40 × 1,5 | 63 | 25 | 50 | 48 | 18 | M8 |
