Rolamentos de rolos de agulha de empuxo

QY967

Rolamento de rolos de agulha de empuxo, série AXK, AXW, AX, TC, NTB. O rolamento de rolos de agulha ou o rolamento paralelo do impulso é uma maneira que as agulhas (rolos) com gaiola são configuradas no espaço entre o rolo e o colarinho e a gaiola guia de maneira confiável e prenda muitos corpos rolantes. Há uma pequena diferença entre os corpos rolantes no mesmo conjunto. O rolamento do rolo da agulha do impulso é o que suporta apenas a carga axial em uma direção. É usado como alocação de rolamentos com a boa rigidez e o pequeno espaço axial. Colar de empuxo, anel do eixo e anel do assento. Série de colarinho de impulso AS, LS, GS, WS, ZS, TRA, TRB, TRC, TRD. A série como colarinho é perfurada com a placa de mola de aço de alta qualidade em espessura de 1 mm e extinta e polida. Quando a superfície das partes adjacentes não puder ser atuada como roll, embora tenha uma boa rigidez, a série como colar deve tocar sua ação completa. Os colares da série GS, WS, LS são feitos de aço com o processo de têmpera. A superfície externa do anel do assento GS e a superfície interna do anel do eixo WS são fundamentais. A coleira de impulso da série LS é um produto econômico em usinar as superfícies externas e entre as superfícies. Quanto à coleira de impulso da série Z, quando é necessário que a montagem configure o rolamento como localização bidirecional, o colar da série ZS pode ser usado como localização axial ou localização do orifício do assento.

Quantidade:

send contact

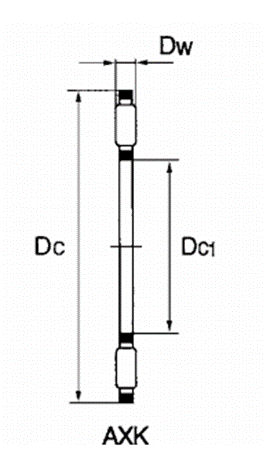

Diâmetro do eixo	Número do rolamento	Peso	Dimensões de limite			Classificação básica de carga		Velocidade limitadora
Diâmetro do eixo		Peso	DC1	DC	Dw	Cr	Cor	Óleo
mm		g	mm			N		RPM
4	AXK0414TN	0,7	4	14	2	4380	7500	18000
5	AXK0515TN	0,8	5	15	2	4680	9100	17000
6	AXK0619TN	1	6	19	2	6740	15400	16000
8	AXK0821TN	2	8	21	2	7750	19000	15000
10	AXK1024	3	10	24	2	9150	24500	14000
12	AXK1226	3	12	26	2	9860	28600	13000
15	AXK1528	4	15	28	2	11200	35500	11000
17	AXK1730	4	17	30	2	11800	38600	10000
20	AXK2035	5	20	35	2	12900	45600	8500
25	AXK2542	7	25	42	2	13800	57800	7000
30	AXK3047	8	30	47	2	15600	69500	6000
35	AXK3552	10	35	52	2	16900	80100	5500
40	AXK4060	16	40	60	3	27500	113500	4700
45	AXK4565	18	45	65	3	29050	127600	4300
50	AXK5070	20	50	70	3	31500	138000	3900
55	AXK5578	28	55	78	3	37400	185000	3500
60	AXK6085	33	60	85	3	43900	232500	3200
65	AXK6590	35	65	90	3	45800	254600	3000
70	AXK7095	60	70	95	4	53600	254400	2900
75	AXK75100	61	75	100	4	54500	264600	2700
80	AXK80105	63	80	105	4	55600	278500	2600
85	AXK85110	67	85	110	4	57500	288000	2400
90	AXK90120	86	90	120	4	72500	401000	2300
100	AXK100135	104	100	135	4	90500	559500	2000
110	AXK110145	122	110	145	4	96500	617500	1900
120	AXK120155	131	120	155	4	101500	679600	1700
130	AXK130170	205	130	170	5	132400	838900	1600
140	AKX140180	219	140	180	5	137200	899600	1500
150	AXK150190	232	150	190	5	142800	959000	1400
160	AXK160200	246	160	200	5	147600	1015000	1300

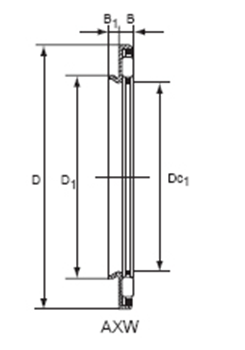

Diâmetro do eixo	Número do rolamento	Peso	Dimensões de limite					Classificação básica de carga		Velocidade limitadora
Diâmetro do eixo	Número do rolamento	Peso	DC1	D1	D	B	B1	Cr	Cor	Óleo
mm		g	mm					N		RPM
10	AXW10	8.3	10	14	27	3.2	3	9100	24000	14000
12	AXW12	9.1	12	16	29	3.2	3	8900	27800	13000
15	AXW15	10.1	15	21	31	3.2	3.5	10500	35000	11000
17	AXW17	11	17	23	33	3.2	3.5	10900	38800	10000
20	AXW20	14	20	26	38	3.2	3.5	12700	45600	8500
25	AXW25	19.5	25	32	45	3.2	4	13900	57500	7000
30	AXW30	22	30	37	50	3.2	4	15900	69500	6000
35	AXW35	26.6	35	42	55	3.2	4	17000	80100	5500
40	AXW40	39.2	40	47	63	4.2	4	27800	109000	4700
45	AXW45	43.4	45	52	68	4.2	4	29500	119900	4300
50	AXW50	49.2	50	58	73	4.2	4.5	31800	140900	3900

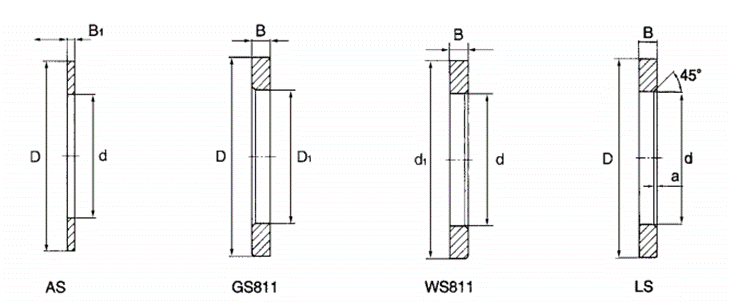

Diâmetro do eixo	Arruela de rolamento	Peso	Lavadora de localização da habitação	Peso	Dimensões de limite
		Peso			d	D1	D	B1	B
		g		g	mm
4	AS0414	1			4		14	1
5	AS0515	1			5		15	1
6	AS0614	1			6		14	0,8
6	AS0619	2			6		19	1	2.75
8	AS0821	2			8		21	1	2.75
10	AS1024	3			10		24	1	2.75
12	AS1226	3			12		26	1	2.75
15	AS1528	3	GS81102	8	15	16	28	1	2.75
17	AS1722/05	3			17		22	0,5
17	AS1730	4	GS81103	9	17	18	30	1	2.75
20	AS2035	5	GS81104	12	20	21	35	1	2.75
25	AS2542	7	GS81105	19	25	26	42	1	3
30	AS3047	8	GS81106	20	30	32	47	1	3
35	AS3552	9	GS81107	27	35	37	52	1	3.5
40	AS4060	12	GS81108	37	40	42	60	1	3.5
45	AS4565	13	GS81109	47	45	47	65	1	4
50	AS5070	14	GS81110	51	50	52	70	1	4
55	AS5578	18	GS81111	82	55	57	78	1	5
60	AS6085	22	GS81112	92	60	62	85	1	4.75
65	AS6590	24	GS81113	110	65	67	90	1	5.25
70	AS7095	25	GS81114	120	70	72	95	1	5.25
75	AS75100	27	GS81115	136	75	77	100	1	5.75
80	AS80105	28	GS81116	144	80	82	105	1	5.75
85	AS85110	29	GS81117	151	85	87	110	1	5.75
90	AS90120	39	GS81118	225	90	92	120	1	6.5
100	AS100135	50	GS81120	350	100	102	135	1	7
110	AS110145	55	GS81122	385	110	112	145	1	7
120	AS120155	59	GS81124	415	120	122	155	1	7
130	AS130170	65	GS81128	643	130	132	170	1	9
140	AS140180	79	GS81130	749	140	142	180	1	9.5
150	AS150190	84	GS81132	796	150	152	190	1	9.5
160	AS160200	89	GS81134	842	160	162	200	1	9.5

Diâmetro do eixo	Arruela de rolamento	Peso	Lavadora de localização da habitação	Peso	Dimensões de limite
		Peso		Peso	d	D	D1	B
		g		g	mm
6			LS0619	4	6	19		2.75
8			LS0821	4	8	21		2.75
10			LS1024	7	10	24		2.75
12			LS1226	8	12	26		2.75
15	WS81102	9	LS1528	9	15	28	28	2.75
17	WS81103	9	LS1730	9	17	30	30	2.75
20	WS81104	13	LS2035	13	20	35	35	2.75
25	WS81105	19	LS2542	19	25	42	42	3
30	WS81106	22	LS3047	22	30	47	47	3
35	WS81107	29	LS3552	29	35	52	52	3.5
40	WS81108	40	LS4060	40	40	60	60	3.5
45	WS81109	50	LS4565	50	45	65	65	4
50	WS81110	55	LS5070	55	50	70	70	4
55	WS81111	88	LS5578	88	55	78	78	5
60	WS81112	97	LS6085	97	60	85	85	4.75
65	WS81113	115	LS6590	115	65	90	90	5.25
70	WS81114	123	LS7095	123	70	95	95	5.25
75	WS81115	142	LS75100	142	75	100	100	5.75
80	WS81116	151	LS80105	151	80	105	105	5.75
85	WS81117	159	LS85110	159	85	110	110	5.75
90	WS81118	234	LS90120	234	90	120	120	6.5
100	WS81120	350	LS100135	350	100	135	135	7
110	WS81122	385	LS110145	385	110	145	145	7
120	WS81124	415	LS120155	415	120	155	155	7
130	WS81126	663	LS130170	663	130	170	170	9
140	WS81128	749	LS140180	749	140	180	178	9.5
150	WS81130	796	LS150190	796	150	190	188	9.5
160	WS81132	842	LS160200	842	160	200	198	9.5

Diâmetro do eixo	Designação de arruela central	Peso	Dimensões de limite
		Peso	d	D	B
		g	mm
15	ZS1127	21	11	27	5.5
17	ZS1329	23	13	29	5.5
20	ZS1634	31	16	34	5.5
25	ZS2141	45	21	41	6
30	ZS2646	60	26	46	7
35	ZS3151	78	31	51	8
40	ZS3159	125	31	59	8
45	ZS3664	156	36	64	9
50	ZS4169	191	41	69	10
55	ZS4677	235	46	77	10
60	ZS5184	316	51	84	11.5
65	ZS5689	360	56	89	12
70	ZS5694	440	56	94	12.5
75	ZS6199	470	61	99	12.5
80	ZS66104	500	66	104	12.5
85	ZS71109	593	71	109	14.5
90	ZS76119	806	76	119	16
100	ZS86134	1180	86	134	18
110	ZS96144	1430	96	144	20
120	ZS101154	1830	101	154	22
130	ZS111169	2210	111	169	22
140	ZS121179	2460	121	179	23
150	ZS131189	2740	131	189	24
160	ZS141199	3030	141	199	25
