Jaula de guía de rodillos cruzados
QY973
Cantidad:

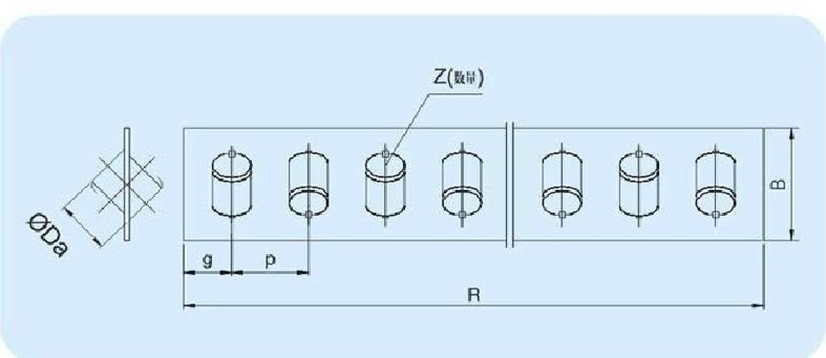

| DA (mm) | G (mm) | P (mm) | B (mm) | do1(KN) | do01(KN) | ||
| V1 | 1.5 | 1.5 | 2.5 | 3.8 | 0.107 | 0.118 | ||
| V2 | 2 | 2 | 4 | 5.6 | 0.263 | 0.274 | ||
| V3 | 3 | 2.5 | 5 | 7.6 | 0.545 | 0.597 | ||
| V4 | 4 | 5 | 7 | 10 | 1.05 | 1.16 | ||
| V6 | 6 | 6 | 10 (9) | 14 | 2.06 | 2.41 | ||
| V9 | 9 | 9.5 | 14 | 21 | 5.904 | 6.74 | ||
| V12 | 12 | 10 | 20 | 25 | 12.15 | 13.77 | ||
| V15 | 15 | 14 | 25 | 34 | 19.62 | 22.32 | ||
Observaciones: C1: carga cinética nominal de cada rodillo; C01: carga estática nominal de cada rodillo.
