Ensamblaje

QY918

El conjunto de bloqueo se usa ampliamente en el mundo como un producto de transmisión con una estructura de conexión sin llave. Bajo la acción de la fuerza axial, la manga interna de la manga de expansión se reduce y se expande para hacer que el eje y el cubo se ajusten de cerca. Genere suficiente fricción para transmitir torque y fuerza axial, para lograr el propósito del funcionamiento del mecanismo. La manga de acoplamiento de expansión y endurecimiento tiene un buen rendimiento de centrado de la conexión, sin calefacción, desmontaje o ajuste de la posición relativa del eje y el cubo durante el ensamblaje es conveniente, sin concentración de tensión, capacidad de carga fuerte, gran par, buena estabilidad, alta precisión y sin daño a las características de la superficie de combinación. Para obtener más especificaciones del modelo, contáctenos.

Cantidad:

enviar contacto

Suministramos: Tipo Z1, Tipo Z2, Tipo Z3, Tipo Z4, Tipo Z5, Tipo Z7, Tipo Z9, Tipo Z10, Tipo Z12 ...... Z20 Tipo de manga de acoplamiento de expansión.

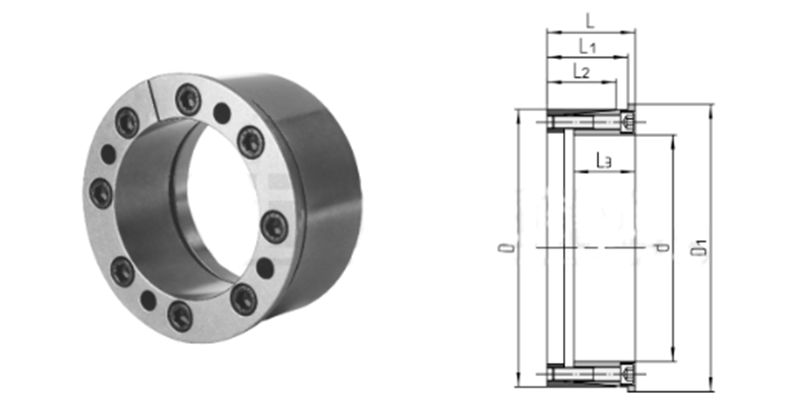

Dimensiones básicas y parámetros técnicos de la manga de expansión de tipo Z9A

Dimensión (mm)							Tornillo		Carga nominal		Presión de contacto		Torque de apretar el perno de bloqueo MA NM	Peso kg
d	D	L	L1	L2	L3	D1	D1	norte	Axial Kn	Esfuerzo de torsión KN.M	Eje MPA	Centro MPA	Torque de apretar el perno de bloqueo MA NM	Peso kg
100	145	75	68.5	61	54	154	M12x60	8	192	9.6	102	70	145	4.7
110	155	75	68.5	61	54	164		8	197	10.5	93	66		5.1
120	165	75	68.5	61	54	174		9	216	13	96	70		5.5
130	180	84	76	68	63	189	M12x70	12	287	17.8	100	78		7.5
140	190	84	76	68	63	199			287	20.2	94	69		7.9
150	200	84	76	68	63	209			287	21.6	88	66		8.4
160	210	84	76	68	63	219		15	360	28.8	101	77		8.9
170	225	84	76	68	63	234		16	383	32.6	101	76		10.5
180	235	84	76	68	63	244		18	431	38.8	108	82		11
190	250	94	86	77	69	259	M14x75	15	493	46.8	106	80	230	14.3
200	260	94	86	77	69	269	M14x75	16	526	52.8	100	82	230	15
220	285	94	86	77	69	294	M16x75	14	640	70	119	92	355	17.8
240	305	112	103	93	86	314	M16x90	16	731	88	96	75		23.2
260	325	112	103	93	86	334	M16x90	18	822	107	103	82		24.8
280	355	120	109	99	94	334	M16x100	20	910	128	96	75		33
300	375	120	109	99	94	384	M16x100	22	1000	151	99	79		36
320	405	142	131	121	109	414	M20X120	18	1280	206	101	80	690	52
340	425	142	131	121	109	434	M20X120	20	1420	242	106	85	690	54
360	455	159	148	137	120	464	M22X130		1770	319	113	89	930	72
380	475	159	148	137	120	484			1770	337	109	87		75
400	495	159	148	137	120	504			1770	355	101	83		78
420	515	159	148	137	120	524		22	1980	410	107	87		82

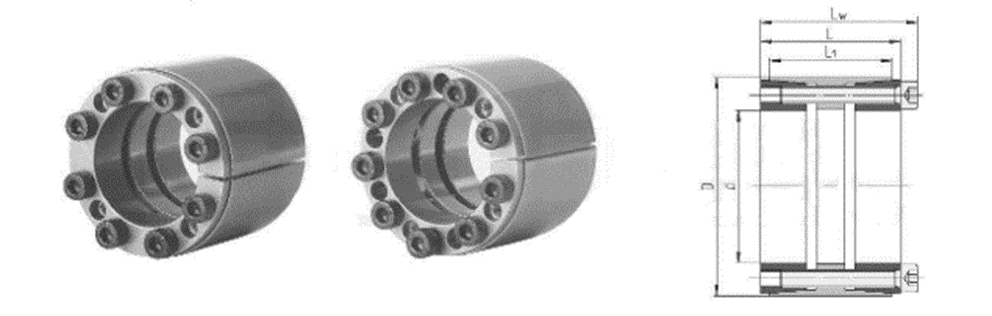

Dimensiones básicas y parámetros técnicos de la manga de expansión de tipo Z12A

Dimensión (mm)					Tornillo		Carga nominal		Presión de contacto		Torque de apretar el perno de bloqueo MA NM	Peso kg
d	D	L	l	L1	D1	norte	Axial Kn	Esfuerzo de torsión KN.M	Eje MPA	Centro MPA	Torque de apretar el perno de bloqueo MA NM	Peso kg
20	47	40	32	46	M6	6	67	0.54	288	98	17	0.28
25	55							0.84	297	101		0.47
28								0.94	265	101		0.44
30								1	248	101		0.42
35	60	54	44	60		7	74	1.3	165	87		1
40	75				M8		145	2.9	282	116	41	1.1
45	75						145	3.26	251	116		1.2
50	80	64	56	72		8	165	4.15	200	98		1.4
55	85					9	186	5.15	205	104		1.6
60	90					10	207	6.2	202	106		1.7
65	95						207	6.75	187	100		1.9
70	110	78	70	88	M10		329	11.5	223	114	83	3.1
80	120					11	362	14.5	215	115		3.5
90	130					12	390	17.8	208	115		3.8
100	145	100	90	112	M12	14	527	26.3	200	107	145	6.1
110	155					17	575	31.8	198	110		6.6
120	165					18	670	40.4	212	120		7.2
130	180	116	104	130	M14	16	759	49	180	112	230	11.1
140	190					18	842.8	59	186	124		11.8
150	200					19	896.6	67	185	127		12.6
160	210					20	950	76	183	128		13.4
170	225	146	134	162	M16	19	1223.5	104	172	113	355	19.6
180	235					20	1288.8	116	172	115		20.6
190	250					21	1363	129.5	172	116		23.8
200	260					22	1437.5	143.7	172	112		24.9
220	285					24	1581.8	174	172	115		29.6
240	305					26	1725	207	172	119		31.9
260	325					28	1846	240	170	117		34.3
280	355	177	165	197	M20	24	2428.5	340	168	117	690	52
300	375					25	2540	381	161	123		55.3
320	405					28	2881	461	175	119		67.3
340	425					29	2994	509	171	119		71
360	455	202	190	224	M22	28	3588.8	646	169	115	930	96.5
380	475					30	3821	726	170	115		101.2
400	495					31	3960	792	168	120		106
420	515					32	4100	861	165	1L6		110.7
440	535					24	4260	937	165	112		110
460	555					24	4260	980	158	107		113
480	575					28	5000	1200	176	121		118
500	595					28	5000	1240	169	1L7		122
520	615					30	5330	1390	174	121		126
540	635					30	5330	1440	168	117		131
560	655					32	5680	1590	172	121		135
580	675					33	5860	1705	172	121		140
600	695					33	5860	1760	166	118		144
