Mangas adaptador H3000

QY031

Se pueden usar en ejes simples y escalonados, las mangas adaptadoras son las piezas más utilizadas para localizar cojinetes con un orificio cónico en un asiento cilíndrico. No necesitan colocarse en ningún otro lugar del eje y son fáciles de instalar. El rodamiento se puede colocar en cualquier lugar de un eje liso cuando lo use. cuando se combina con un anillo espaciador en forma de L y se usa en ejes escalonados. El posicionamiento axial preciso del rodamiento facilita la instalación y la desmontación del rodamiento.

Cantidad:

enviar contacto

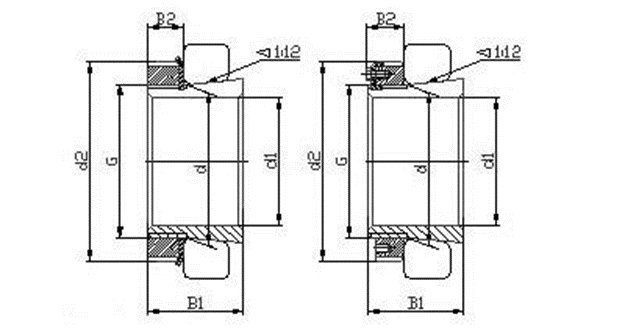

Manga del adaptador	Eje d1			Dimensiones (mm)					Peso	Composición
	H	ÉL	JA	d	D2	B1	B2	GRAMO	(kg)	Manga	Tuerca de bloqueo	Lavadora	Tarjeta de bloqueo
	mm	en	en	d	D2	B1	B2	GRAMO	(kg)	Manga	Tuerca de bloqueo	Lavadora	Tarjeta de bloqueo
H3024	110	4-1/4	4-3/16	120	145	72	22	M120 × 2	1.95	A3024	KML24	MBL24
H3026	115	4-1/2	4-7/16	130	155	80	23	M130 × 2	2.85	A3026	KML26	MBL26
H3028	125	5	4-15/16	140	165	82	24	M140 × 2	3.15	A3028	KML28	MBL28
H3030	135	5-1/4	5-3/16	150	180	87	26	M150 × 2	3.9	A3030	KML30	MBL30
H3032	140	5-1/2	5-7/16	160	190	93	28	M160 × 3	5.2	A3032	KML32	MBL32
H3034	150	6	5-15/16	170	200	101	29	M170 × 3	6	A3034	KML34	MBL34
H3036	160	6-1/2	6-7/16	180	210	109	30	M180 × 3	6.85	A3036	KML36	MBL36
H3038	170	6-3/4	6-15/16	190	220	112	31	M190 × 3	7.45	A3038	KML38	MBL38
H3040	180	7	7-3/16	200	240	120	32	M200 × 3	9.2	A3040	KML40	MBL40
H3044	200		7-15/16	220	260	126	41	T220 × 4	10.5	A3044	KML44		MSL44
H3048	220		8-15/16	240	290	133	46	T240 × 4	13	A3048	KML48		MSL48
H3052	240		9-7/16	260	310	145	46	T260 × 4	15.5	A3052	KML52		MSL52
H3056	260		9-15/16	280	330	152	50	T280 × 4	17.5	A3056	KML56		MSL56
H3060	280		10-15/16	300	360	168	54	T300 × 4	23	A3060	KML60		MSL60
H3064	300		11-15/16	320	380	171	55	T320 × 5	24.5	A3064	KML64		MSL64
H3068	320		12-7/16	340	400	187	58	T340 × 5	28.5	A3068	KML68		MSL68
H3072	340		13-7/16	360	420	188	58	T360 × 5	30.5	A3072	KML72		MSL72
H3076	360		13-15/16	380	450	193	62	T380 × 5	36	A3076	KML76		MSL76
H3080	380			400	470	210	66	T400 × 5	41.5	A3080	KML80		MSL80
H3084	400			420	490	212	66	T420 × 5	43.5	A3084	KML84		MSL84
H3088	410			440	520	228	77	T440 × 5	65.2	A3088	KML88		MSL88
H3092	430			460	540	234	77	T460 × 5	69.5	A3092	KML92		MSL92
H3096	450			480	560	237	77	T480 × 5	73.5	A3096	KML96		MSL96
