Classificação e aplicações de rolamentos de agulhas
2026-06-23
Os rolamentos de rolos de agulhas são um tipo especializado de rolamento de rolos caracterizado por rolos cilíndricos que são significativamente mais longos que seu diâmetro (normalmente com um diâmetro ≤ 5 mm e uma relação comprimento/diâmetro ≥ 2,5). Este design exclusivo proporciona uma alta capacidade de carga dentro de uma seção transversal radial excepcionalmente compacta, tornando-os ideais para aplicações onde o espaço de instalação radial é estritamente limitado.
Classificação de rolamentos de agulhas
Os rolamentos de rolos de agulhas são categorizados com base em seu projeto estrutural, presença de anéis internos e combinações funcionais específicas:
- Rolamentos de rolos de agulhas de anel usinado:Eles apresentam anéis externos sólidos e usinados. Podem ser projetados com ou sem anéis internos. Os rolamentos sem anéis internos são separáveis e exigem que a superfície do eixo seja temperada e retificada para servir como pista interna.

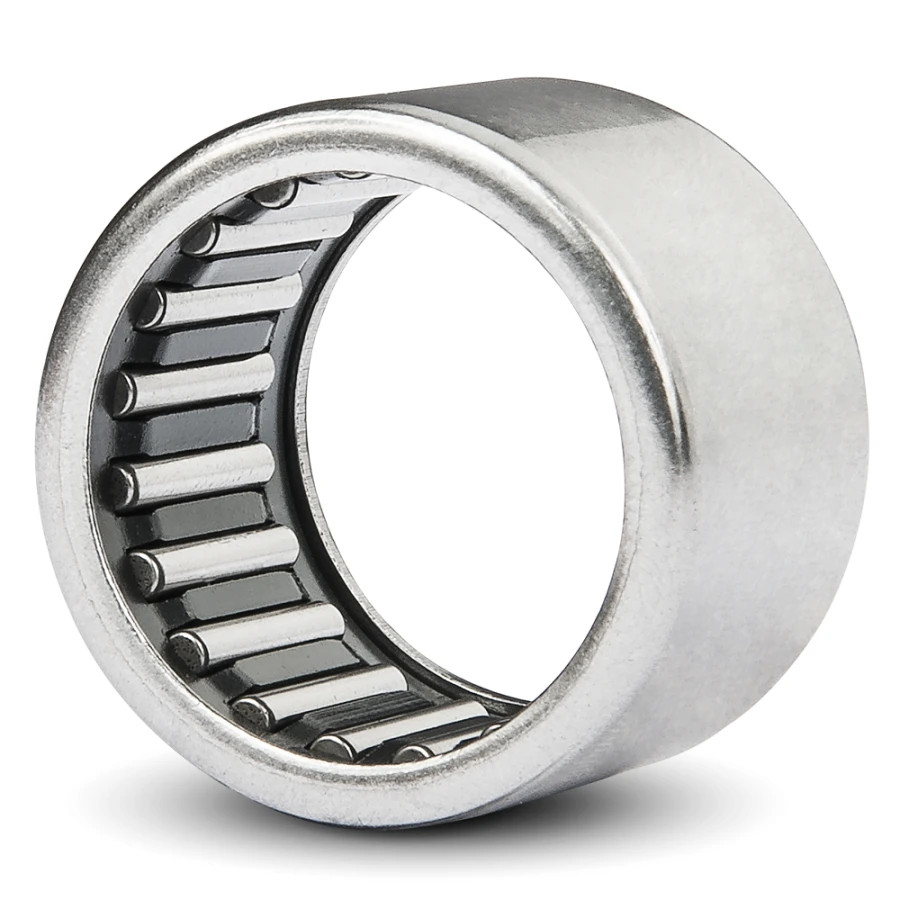

- Rolamentos de rolos de agulhas com copo desenhado:Construídos com um copo externo de aço estampado e fino, esses rolamentos oferecem uma altura de seção transversal muito baixa e alta capacidade de carga. Eles normalmente são instalados com um ajuste de interferência e são frequentemente usados onde o furo da caixa não pode servir como pista.

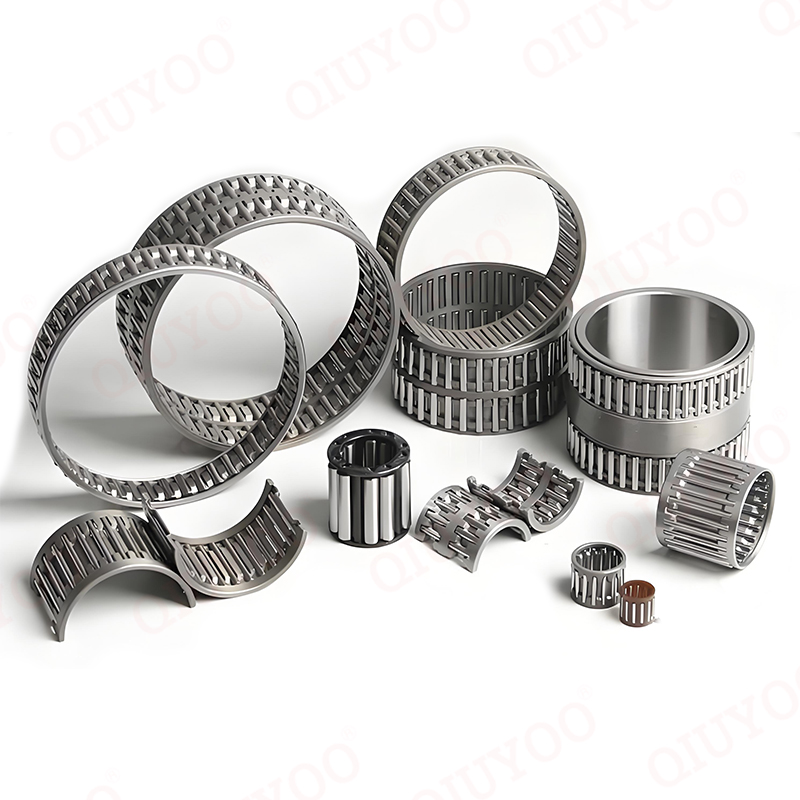

- Conjuntos de gaiola e rolo de agulha:Consistem apenas em rolos de agulhas presos em uma gaiola, sem anéis externos ou internos. Eles são usados em arranjos altamente compactos onde o furo da caixa e o eixo atuam diretamente como pistas.
- Rolamentos de rolos de agulhas axiais:Projetados especificamente para acomodar cargas axiais, esses rolamentos consistem em um conjunto de gaiola e rolos de agulhas combinado com arruelas de encosto. Elas são extremamente compactas e podem substituir as arruelas de encosto tradicionais.
- Rolamentos de rolos de agulhas combinados:Eles integram um rolamento radial de agulhas com um rolamento axial (como rolamentos de esferas de contato angular ou rolamentos axiais de esferas) em uma única unidade. Eles são projetados para acomodar cargas radiais e axiais simultaneamente em aplicações com espaço limitado.

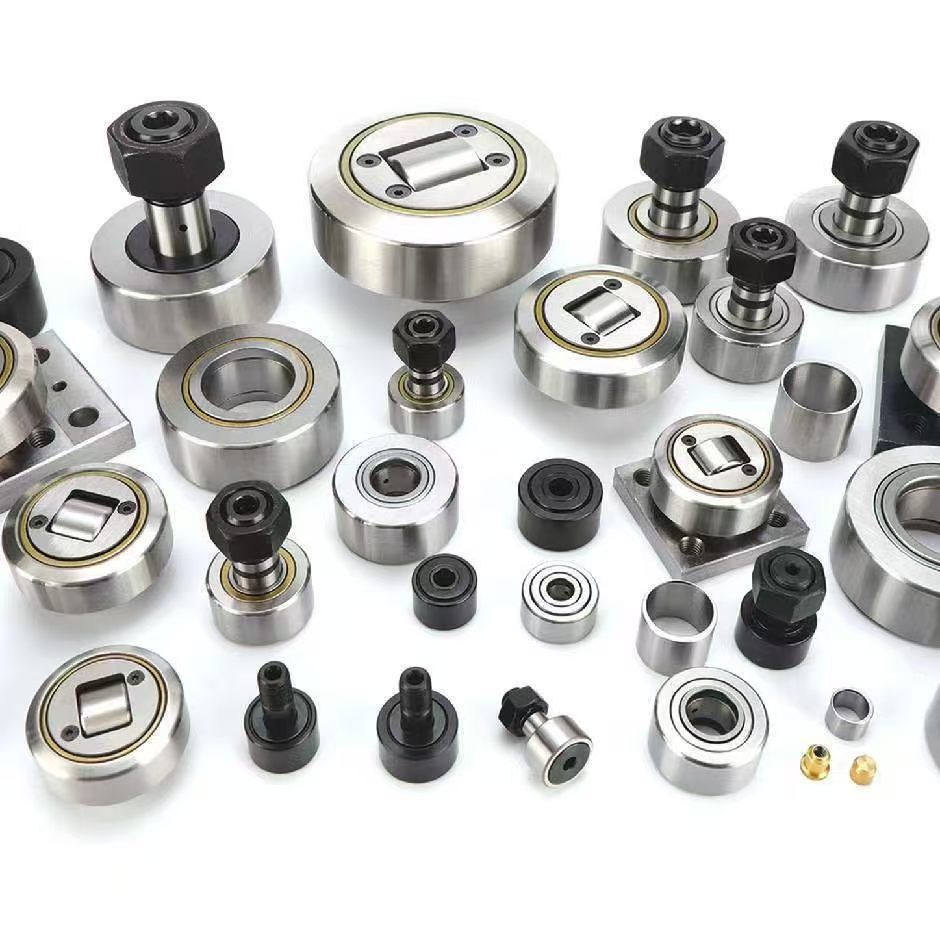

- Rolos de suporte e seguidores de came:Isso inclui rolos tipo parafuso e tipo garfo com anéis externos grossos. Eles são projetados para suportar cargas elevadas e de choque, comumente usados em acionamentos de cames, balancins e sistemas de transporte.
- Rolamentos de embreagem de rolo de agulha:Apresentando uma estrutura externa estampada exclusiva, elas atuam como embreagens unidirecionais compactas com alta capacidade de transmissão de torque e baixo atrito durante a ultrapassagem.
Principais aplicações
Devido aos seus atributos de alta rigidez, precisão e economia de espaço, os rolamentos de rolos de agulhas são amplamente utilizados em vários setores:
- Indústria Automotiva:Amplamente utilizado em redutores de engrenagens planetárias, transmissões de malha constante, conversores de torque e bielas de motocicletas. Padrões nacionais específicos (como GB/T 25763-2024) foram estabelecidos para rolamentos de agulhas usados em transmissões automotivas.
- Máquinas Industriais e Máquinas-Ferramentas:Aplicado em fusos de máquinas-ferramenta de alta velocidade e alta precisão, robôs industriais e redutores onde alta precisão rotacional e rigidez são necessárias.
- Sistemas Mecânicos Pesados:Usado em bombas de pistão axial, compressores e equipamentos hidráulicos devido à sua capacidade de lidar com cargas substanciais em espaços apertados.
- Mecanismos de controle de movimento:Componentes essenciais em seguidores de came, balancins e sistemas de movimento linear, geralmente empregando rolos de suporte ou projetos de seguidor de came para gerenciar movimentos oscilantes ou lineares.
