R série de trava de precisão radial
QY936

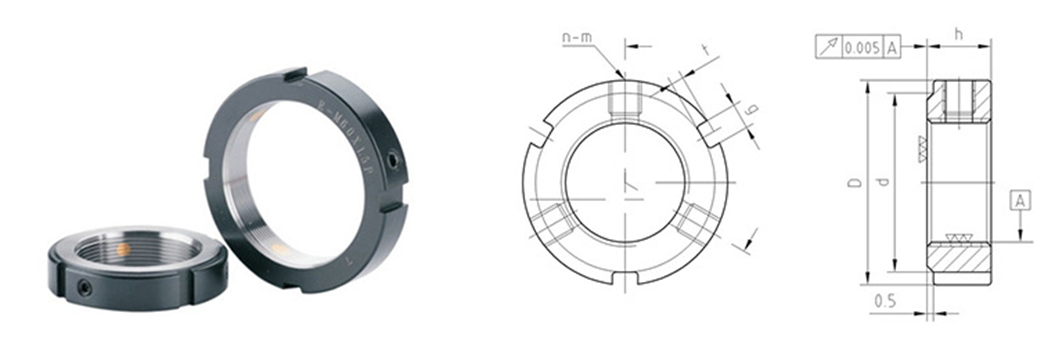

O método de travamento da porca de travamento do tipo R é forçado por bloqueio por três pinos de cobre de bloqueio radialmente equidistantes no círculo externo. Os pinos de travamento de bronze de fósforo, que são usinados junto com a rosca da porca, não se deformam e não danificam a rosca no eixo, mantendo a precisão original, mesmo após vários conjuntos e desmontagens. As porcas de travamento de precisão da série R são favorecidas por sua excelente taxa de custo-desempenho.
Quantidade:
| Porca de trava | Dimensões (mm) | Torque | |||||
| D | h | d | n × g | t | nm | Nm | |
| RM8 × 0,75 | 16 | 8 | 13 | 3 × 3 | 1.6 | 2-m4 | 3.5 |
| RM10 × 0,75 | 18 | 8 | 15 | 3 × 3 | 1.6 | 2-m4 | 3.5 |
| RM10 × 1.0 | 18 | 8 | 15 | 3 × 3 | 1.6 | 2-m4 | 3.5 |
| RM12 × 1.0 | 20 | 8 | 17 | 3 × 3 | 1.6 | 2-m4 | 3.5 |
| RM12 × 1,25 | 20 | 8 | 17 | 3 × 3 | 1.6 | 2-m4 | 3.5 |
| RM14 × 1,5 | 25 | 8 | 21 | 3 × 3 | 2 | 2-m4 | 3.5 |
| RM15 × 1,0 | 25 | 8 | 21.5 | 3 × 3 | 2 | 2-m4 | 3.5 |
| RM16 × 1,5 | 28 | 10 | 24 | 3 × 4 | 2 | 2-m5 | 4.5 |
| RM17 × 1,0 | 28 | 10 | 24 | 3 × 4 | 2 | 2-m5 | 4.5 |
| RM18 × 1,5 | 30 | 10 | 26 | 3 × 4 | 2 | 2-m5 | 4.5 |
| RM20 × 1.0 | 32 | 10 | 28 | 3 × 4 | 2 | 3-m5 | 4.5 |
| RM20 × 1,5 | 32 | 10 | 28 | 3 × 4 | 2 | 3-m5 | 4.5 |
| RM22 × 1,5 | 35 | 10 | 31 | 3 × 4 | 2 | 3-m5 | 4.5 |
| RM24 × 1,5 | 38 | 12 | 34 | 3 × 5 | 2 | 3-m6 | 8 |
| RM25 × 1,5 | 38 | 12 | 34 | 3 × 5 | 2 | 3-m6 | 8 |
| RM27 × 1,5 | 42 | 12 | 38 | 3 × 5 | 2 | 3-m6 | 8 |
| RM30 × 1.0 | 45 | 12 | 41 | 3 × 5 | 2 | 3-m6 | 8 |
| RM30 × 1,5 | 45 | 12 | 41 | 3 × 5 | 2 | 3-m6 | 8 |
| RM33 × 1,5 | 50 | 12 | 48 | 3 × 5 | 2 | 3-m6 | 8 |
| RM35 × 1,5 | 52 | 12 | 48 | 3 × 5 | 2 | 3-m6 | 8 |
| RM36 × 1,5 | 55 | 14 | 50 | 3 × 6 | 2.5 | 3-m6 | 8 |
| RM38 × 1,5 | 55 | 14 | 51 | 3 × 6 | 2.5 | 3-m6 | 8 |
| RM39 × 1,5 | 58 | 14 | 53 | 3 × 6 | 2.5 | 3-m6 | 8 |
| RM40 × 1,5 | 58 | 14 | 53 | 3 × 6 | 2.5 | 3-m6 | 8 |
| RM42 × 1,5 | 62 | 14 | 57 | 3 × 6 | 2.5 | 3-m6 | 8 |
| RM45 × 1,5 | 65 | 14 | 60 | 3 × 6 | 2.5 | 3-m6 | 8 |
| RM48 × 1,5 | 68 | 14 | 63 | 3 × 6 | 2.5 | 3-m6 | 8 |
| RM50 × 1,5 | 70 | 14 | 65 | 3 × 6 | 2.5 | 3-m8 | 18 |
| RM52 × 1,5 | 73 | 16 | 67 | 3 × 7 | 3 | 3-m8 | 18 |
| RM55 × 2.0 | 75 | 16 | 69 | 3 × 7 | 3 | 3-m8 | 18 |
| RM56 × 2.0 | 77 | 16 | 71 | 3 × 7 | 3 | 3-m8 | 18 |
| RM60 × 2.0 | 80 | 16 | 74 | 3 × 7 | 3 | 3-m8 | 18 |
| RM64 × 2.0 | 85 | 16 | 79 | 3 × 7 | 3 | 3-m8 | 18 |
| RM65 × 2.0 | 85 | 16 | 79 | 3 × 7 | 3 | 3-m8 | 18 |
| RM68 × 2.0 | 92 | 18 | 85 | 3 × 8 | 3.5 | 3-m8 | 18 |
| RM70 × 2.0 | 92 | 18 | 85 | 3 × 8 | 3.5 | 3-m8 | 18 |
| RM72 × 2.0 | 95 | 18 | 88 | 3 × 8 | 3.5 | 3-m8 | 18 |
| RM75 × 2.0 | 98 | 18 | 91 | 3 × 8 | 3.5 | 3-m8 | 18 |
| RM76 × 2.0 | 100 | 18 | 93 | 3 × 8 | 3.5 | 3-m8 | 18 |
| RM80 × 2.0 | 105 | 18 | 98 | 3 × 8 | 3.5 | 3-m8 | 18 |
| RM85 × 2.0 | 110 | 18 | 103 | 6 × 8 | 3.5 | 3-m8 | 18 |
| RM90 × 2.0 | 120 | 20 | 112 | 6 × 10 | 4 | 3-m8 | 18 |
| RM95 × 2.0 | 125 | 20 | 117 | 6 × 10 | 4 | 3-m8 | 18 |
| RM100 × 2.0 | 130 | 20 | 122 | 6 × 10 | 4 | 3-m8 | 18 |
| RM105 × 2.0 | 140 | 22 | 130 | 6 × 12 | 5 | 3-m8 | 18 |
| RM110 × 2.0 | 145 | 22 | 135 | 6 × 12 | 5 | 3-m8 | 18 |
| RM115 × 2.0 | 150 | 22 | 140 | 6 × 12 | 5 | 3-m8 | 18 |
| RM120 × 2.0 | 155 | 24 | 145 | 6 × 12 | 5 | 3-m8 | 18 |
| RM125 × 2.0 | 160 | 24 | 15 | 6 × 12 | 5 | 3-m8 | 18 |
| RM130 × 2.0 | 165 | 24 | 155 | 6 × 12 | 5 | 3-m8 | 18 |
| RM135 × 2.0 | 175 | 26 | 163 | 6 × 14 | 6 | 3-m10 | 35 |
| RM140 × 2.0 | 180 | 26 | 168 | 6 × 14 | 6 | 3-m10 | 35 |
| RM145 × 2.0 | 190 | 26 | 178 | 6 × 14 | 6 | 3-m10 | 35 |
| RM150 × 2.0 | 195 | 26 | 183 | 6 × 14 | 6 | 3-m10 | 35 |
| RM155 × 3,0 | 200 | 28 | 186 | 6 × 16 | 7 | 3-m10 | 35 |
| RM160 × 3,0 | 210 | 28 | 196 | 6 × 16 | 7 | 3-m10 | 35 |
| RM165 × 3,0 | 210 | 28 | 196 | 6 × 16 | 7 | 3-m10 | 35 |
| RM170 × 3,0 | 220 | 28 | 206 | 6 × 16 | 7 | 3-m10 | 35 |
| RM180 × 3,0 | 230 | 30 | 214 | 6 × 18 | 8 | 3-m12 | 60 |
| RM190 × 3,0 | 240 | 30 | 224 | 6 × 18 | 8 | 3-m12 | 60 |
| RM200 × 3,0 | 250 | 32 | 234 | 6 × 18 | 8 | 3-m12 | 60 |
| RM210 × 3,0 | 260 | 34 | 245 | 6 × 18 | 8 | 3-m12 | 60 |
| RM220 × 3,0 | 270 | 34 | 245 | 6 × 18 | 8 | 3-m12 | 60 |
| RM230 × 4,0 | 280 | 34 | 254 | 6 × 18 | 8 | 3-m12 | 60 |
| RM240 × 4.0 | 290 | 34 | 265 | 6 × 18 | 8 | 3-m12 | 60 |
| RM250 × 4,0 | 300 | 36 | 280 | 6 × 18 | 8 | 3-m12 | 60 |
| RM260 × 4,0 | 310 | 36 | 294 | 6 × 18 | 8 | 3-m12 | 60 |
| RM280 × 4.0 | 330 | 36 | 314 | 6 × 18 | 8 | 3-m12 | 60 |
| RM300 × 4,0 | 350 | 36 | 334 | 6 × 18 | 8 | 3-m12 | 60 |
