Backstop Clutch RSCI

QY806

O tipo RSCI é um elevador centrífugo da roda livre do tipo Sprag com a corrida interna girando. Somente a corrida interna foi projetada para rodar livre. É um tipo não auto-suportado. Os rolamentos devem ser fornecidos para garantir a concordância das raças internas e externas suportar cargas axiais e radiais, como mostrado opeso. Os limites de concordância e desvio devem ser observados. O tipo RSCI aceita todos os tipos de lubrificante atualmente usados em equipamentos de transmissão de energia. É possível montar essas rodas gratuitas diretamente em caixas de engrenagem sem lubrificação separada. Uma névoa de óleo é geralmente suficiente. A lubrificação de graxa pode ser aceitável se a unidade funcionar principalmente em condições de excesso, como nos motores eletrônicos. Quando usado como um backstop, deve -se verificar se a velocidade de excesso não ficará abaixo da velocidade mínima fornecida na tabela de características.

Quantidade:

send contact

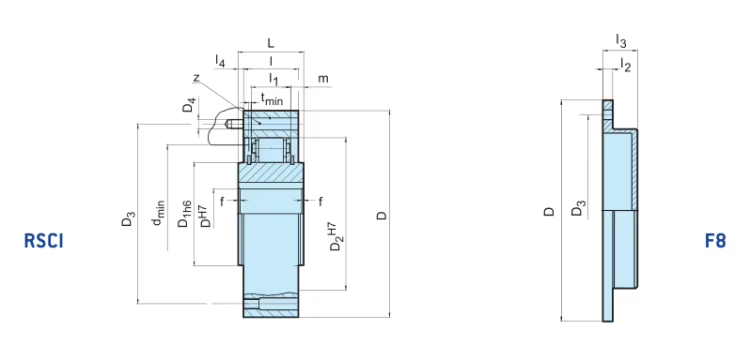

Tipo	Tamanho	Torque	Velocidades								Não.											Peso
	DH7	Tkn1)	nmax2)	nimin3)	niMax4)	D)	D1H6	D2H7	D3	D4	z	L	EU	I1	I4	F*45 °	dmin	m	tmin	I2	I3	Rsci	F8
	mm	Nm	Min-1			mm				D4	z	mm										kg	kg
Rsci	20	212	315	750	15000	90	36	66	78	M6	6	35	35	25	0	0,8	52	5	1	8	16	1.5	0,3
	25	319	300	725	14000	95	40	70	82	M6	6	35	35	25	0	1	56	5	1	8	16	1.6	0,4
	30	375	290	700	11000	100	45	75	87	M6	6	35	35	25	0	1.5	62	5	1	8	16	1.8	0,4
	35	550	280	670	11000	110	50	80	96	M6	8	35	35	25	0	1.5	66	5	1	8	16	2.1	0,5
	40	800	260	630	8000	125	60	90	108	M8	8	35	35	25	0	1.5	76	5	1	10	21	2.7	0,7
	45	912	255	610	7000	130	65	95	112	M8	8	35	35	25	0	1.5	82	5	1	10	21	2.9	0,9
	50	1400	235	560	6000	150	80	110	132	M8	8	40	40	25	0	1.5	100	7.5	1	10	21	4.3	1
	60	2350	210	510	6000	175	85	125	155	M10	8	60	50	36	5	2	110	12	2	12	35	6.5	1.8
	70	3050	195	470	4000	190	100	140	165	M10	12	60	50	36	5	2	120	12	2	12	35	8.6	1.9
	80	4500	180	440	4000	210	120	160	185	M10	12	70	60	36	5	2	140	17	3	12	35	12.5	2.6
	80m	5800	155	375	4000	210	120	160	185	M10	12	70	60	46	5	2	140	12	2	12	35	13.1	2.6
	90	5600	170	410	3000	230	140	180	206	M12	12	80	70	36	5	2.5	165	22	3	12	35	17.4	3
	90m	8700	145	350	3000	245	140	180	206	M12	12	80	70	46	5	2.5	160	17	2	12	35	18.3	3
	100	10500	145	355	3000	290	140	210	258	M16	12	90	80	52.6	5	2.5	180	18.6	3	15	37	28	5
	100m	16000	140	340	2400	290	170	210	258	M16	12	90	80	63	5	2.5	200	13.5	2	12	35	30	5
	130	15750	135	330	2400	322	170	240	278	M16	12	90	80	52.6	5	3	210	18.6	3	15	37	35	6
	180	31500	115	285	1300	412	240	310	360	M20	12	90	80	53	5	3.5	280	18.6	3			59
	180m	50000	90	220	1300	422	240	310	370	M20	18	120	120	83	0	4	280	18.5	2			92
	180II	63000	115	285	1300	412	240	310	360	M20	24	160	160	118	0	3.5	280	21	3			116
	180II-M	100000	90	220	1300	425	240	310	370	M24	24	240	240	176	0	4	280	32	3			190
	220	42500	110	265	1100	470	290	360	410	M20	16	105	80	60	12.5	4	330	19.5	3			90
	220m	68000	85	205	1100	480	290	360	410	M24	16	120	120	83	0	4	330	18.5	2			109
	220II	85000	110	265	1100	480	290	360	430	M24	18	160	160	130	0	4	330	15	3			159
	220II-M	136000	85	205	1100	490	290	360	425	M30	20	240	240	176	0	4	330	32	2			249
	240	52000	105	250	1100	500	320	390	440	M20	16	105	90	60	7.5	4	360	15	2			95
	240m	83000	80	195	1100	520	320	390	440	M24	16	120	120	83	0	4	360	18.5	2			137
	240II	104000	105	250	1100	520	320	390	440	M24	24	180	180	132	0	4	360	24	2			191
	240ii-m	166000	80	195	1100	530	320	390	455	M30	24	240	240	181	0	4	360	32	2			250
	260	65000	100	240	1000	550	360	430	500	M24	16	105	105	60	0	4	400	22.5	2			130
	260m	100000	75	185	1000	580	360	430	500	M24	24	125	125	83	0	4	400	21	2			183
	260II	130000	100	240	1000	580	360	430	500	M24	24	210	210	132	0	4	400	39	2			262
	260ii-m	200000	75	185	1000	580	360	430	500	M30	24	250	250	176	0	4	400	37	2			369
	300	78000	90	225	1000	630	410	480	560	M24	24	105	105	60	0	4	460	22.5	3			174
	300m	125000	70	175	1000	630	410	480	560	M24	24	125	125	83	0	4	460	21	3			210
	300II	156000	90	225	1000	630	410	480	560	M24	24	210	210	134	0	4	460	38	3			351
	300ii-m	250000	70	175	1000	630	410	480	560	M30	24	250	250	182.6	0	4	460	33.7	3			457

Notas:
1) t max = 2 × t kn
2) Esta velocidade máxima de transmissão de torque permitida Nmax não deve ser excedida ao transmitir torque.
3) Esta velocidade de excesso de supernação mínima permitida não deve ser reduzida sob operação contínua.
Possível redução desta velocidade mínima, mediante solicitação
4) A corrida interna substitui a chave para o DIN 6885.1
5) tolerância +1
A capa F8 deve ser ordenada separadamente
