Tuercas de bloqueo de precisión de la serie K

QY018

La tuerca de bloqueo de tipo K, que usa múltiples pernos de bloqueo de alta resistencia para sujetar, permite que su rosca secundaria alcance el bloqueo a través del desplazamiento axial. La precisión de la desviación axial de la tuerca también se puede ajustar cambiando el par de los tornillos de bloqueo axial. Adecuado para entornos de trabajo duros, propensos a aflojar y requerir una alta fuerza de bloqueo. La tuerca de bloqueo de tipo K es actualmente la tuerca de bloqueo más excelente en términos de fuerza de bloqueo.

Cantidad:

enviar contacto

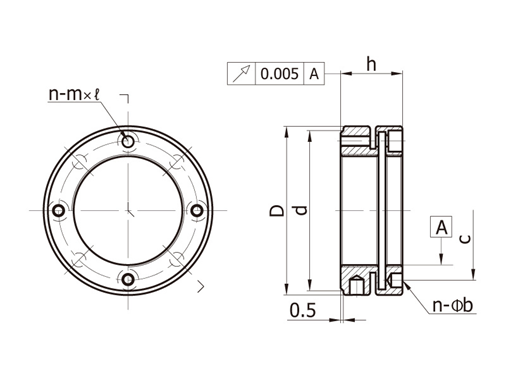

Tuerca de bloqueo	Dimensiones (mm)						Esfuerzo de torsión
Tuerca de bloqueo	D	h	d	do	n -amab	nm × l	Nuevo Méjico
Km18 × 1.5p	38	18	34	28	4-φ4	4-m4 × 12	3.5
KM20 × 1.0p	40	18	36	30	4-φ4	4-m4 × 12	3.5
KM20 × 1.5p	40	18	36	30	4-φ4	4-m4 × 12	3.5
KM22 × 1.5p	42	18	38	32	4-φ4	4-m4 × 12	3.5
KM24 × 1.5p	44	18	41	34	4-φ4	4-m4 × 12	3.5
KM25 × 1.5p	45	20	41	35	4-φ5	4-m4 × 14	3.5
KM26 × 1.5p	45	20	41	35	4-φ5	4-m4 × 14	3.5
KM27 × 1.5p	46	20	43	37	4-φ5	4-m4 × 14	3.5
Km28 × 1.5p	46	20	43	37	4-φ5	4-m4 × 14	3.5
KM30 × 1.5p	48	20	45	39	4-φ5	4-m4 × 14	3.5
Km32 × 1.5p	50	22	47	41	4-φ5	4-m4 × 16	3.5
KM33 × 1.5p	51	22	47	42	4-φ5	4-m4 × 16	3.5
Km35 × 1.5p	53	22	50	44	4-φ5	4-m4 × 16	3.5
Km36 × 1.5p	53	22	50	44	4-φ5	4-m4 × 16	3.5
Km38 × 1.5p	56	22	53	47	4-φ5	4-m4 × 16	3.5
Km39 × 1.5p	58	22	53	47	4-φ5	4-m4 × 16	3.5
Km40 × 1.5p	58	22	55	49	4-φ5	4-m4 × 16	3.5
Km42 × 1.5p	60	22	57	51	4-φ5	4-m4 × 16	3.5
Km45 × 1.5p	68	22	63	57	6-φ6	6-m4 × 16	3.5
Km48 × 1.5p	69	25	65	58	6-φ6	6-m4 × 18	3.5
KM50 × 1.5p	70	25	66	60	6-φ6	6-m4 × 18	3.5
KM52 × 1.5p	72	25	68	62	6-φ6	6-m4 × 18	3.5
KM55 × 1.5p	75	25	71	65	6-φ6	6-m4 × 20	3.5
KM55 × 2.0p	75	25	71	65	6-φ6	6-m4 × 18	3.5
KM56 × 1.5p	82	26	77	70	6-φ6	6-m5 × 18	3.5
KM56 × 2.0P	82	26	77	70	6-φ6	6-m5 × 20	3.5
KM58 × 2.0P	82	26	77	70	6-φ6	6-m5 × 20	3.5
Km60 × 1.5p	84	26	79	72	6-φ6	6-m5 × 20	4.5
Km60 × 2.0p	84	26	79	72	6-φ6	6-m5 × 20	4.5
Km64 × 1.5p	86	28	82	75	6-φ6	6-m5 × 20	4.5
Km64 × 2.0p	86	28	82	75	6-φ6	6-m5 × 20	4.5
Km65 × 1.5p	88	28	84	77	6-φ6	6-m5 × 20	4.5
Km65 × 2.0p	88	28	84	77	6-φ6	6-m5 × 20	4.5
Km68 × 1.5p	93	28	89	80	6-φ7	6-m5 × 20	4.5
Km68 × 2.0p	93	28	89	80	6-φ7	6-m5 × 20	4.5
Km70 × 1.5p	95	28	89	82	6-φ7	6-m5 × 20	4.5
Km70 × 2.0p	95	28	89	82	6-φ7	6-m5 × 20	4.5
KM72 × 1.5p	97	28	91	84	6-φ7	6-m5 × 20	4.5
Km72 × 2.0p	97	28	91	84	6-φ7	6-m5 × 20	4.5
Km75 × 1.5p	100	28	94	87	6-φ7	6-m5 × 20	4.5
Km75 × 2.0p	100	28	94	87	6-φ7	6-m5 × 20	4.5
Km78 × 1.5p	110	32	102	94	6-φ8	6-m6 × 22	8
Km80 × 2.0p	110	32	103	95	6-φ8	6-m6 × 22	8
Km85 × 2.0p	115	32	108	100	6-φ8	6-m6 × 22	8
Km88 × 1.5p	120	32	112	104	6-φ8	6-m6 × 22	8
KM90 × 2.0P	120	32	113	105	6-φ8	6-m6 × 22	8
KM95 × 2.0p	125	32	118	110	6-φ8	6-m6 × 22	8
KM100 × 2.0P	130	32	123	115	6-φ8	6-m6 × 22	8
KM105 × 2.0P	135	32	128	120	6-φ8	6-m6 × 22	8
Km110 × 2.0p	140	32	133	125	6-φ8	6-m6 × 22	8
KM115 × 2.0P	145	34	138	130	6-φ8	6-m6 × 22	8
KM116 × 2.0p	145	34	138	130	6-φ8	6-m6 × 22	8
KM120 × 2.0p	155	36	146	138	6-φ8	6-m6 × 25	8
KM125 × 2.0p	160	36	150	143	6-φ8	6-m6 × 25	8
KM130 × 2.0P	165	36	156	148	6-φ8	6-m6 × 25	8
KM130 × 3.0p	165	36	156	148	6-φ8	6-m6 × 25	8
KM140 × 2.0P	180	38	168	160	8-φ10	8-m6 × 25	8
KM140 × 3.0p	180	38	168	160	8-φ10	8-m6 × 25	8
KM150 × 2.0p	190	38	178	170	8-φ10	8-m6 × 25	8
KM150 × 3.0p	190	38	178	170	8-φ10	8-m6 × 25	8
KM160 × 3.0p	205	40	193	183	8-φ10	8-m8 × 30	18
KM170 × 3.0p	215	40	204	193	8-φ10	8-m8 × 30	18
KM180 × 3.0p	230	40	216	205	8-φ10	8-m8 × 30	18
KM190 × 3.0p	240	40	226	215	8-φ10	8-m8 × 30	18
KM200 × 3.0p	245	40	234	223	8-φ10	8-m8 × 30	18
KM210 × 3.0p	265	40	253	243	8-φ10	8-m8 × 30	18
KM220 × 3.0p	265	40	255	243	8-φ10	8-m8 × 30	18
KM220 × 4.0p	265	40	253	243	8-φ10	8-m8 × 30	18
KM225 × 4.0p	275	42	260	247	8-φ10	8-m10 × 30	18
KM230 × 4.0p	275	42	265	251	8-φ10	8-m10 × 30	18
KM235 × 4.0p	285	42	270	257	8-φ10	8-m10 × 30	18
KM240 × 4.0p	285	42	275	263	8-φ12	8-m10 × 30	35
KM250 × 4.0p	295	42	285	273	8-φ12	8-m10 × 30	35
KM260 × 4.0p	305	42	295	283	8-φ12	8-m10 × 30	35
KM280 × 4.0p	325	42	315	303	8-φ12	8-m10 × 30	35
KM295 × 4.0p	340	42	331	318	8-φ12	8-m10 × 30	35
KM300 × 4.0p	345	42	335	323	8-φ12	8-m10 × 30	35
